معرفی انواع فیوز و آشنایی با استانداردها
فیوز وسیلهای حفاظتی است که در مدارهای الکتریکی و الکترونیکی کاربرد دارد و آنها را در برابر افزایش غیرمجاز جریان الکتریکی محافظت میکند.
استاندارد مورد استفاده در فيوزها
استاندارد كاربردي مورد استفاده در فيوزها، استاندارد IEC 60269 است كه داراي چهار بخش ميباشد. اين استاندارد مربوط به فيوز هاي ولتاژ پايين با استفاده هاي كلي يا عمومي است ،كه از نظر كلاس بندي شامل دو دسته ميشود:
1. فيوز هايي كه براي حفاظت كابل و خط بكار ميرود، به اين فيوزها كلاس gG ميگويند.
2. فيوزهايي كه براي حفاظت دستگاه ها الكتريكي بكار ميروند، اين فيوزها داراي سه كلاس، aM,gTr,gB هستند.
حرف اول كه بصورت حروف كوچك انگليسي بكار ميرود، a ,g است و براي تشخيص حالت قطع كنندگي آنها است.
g: براي كاربردهاي عمومي و جنرال بكار ميرود و از نظر حفاظتی دارای محدوده و رنج کاملی است.
a: براي كاربردهاي خاص است و از نظر حفاظتي داراي رنج و محدوده خاصي است، از اين فيوزها به عنوان فيوزهاي پشتيبان استفاده ميشود و حالت قطع كنندگي آن از يك جرياني بالاتر است.
*حرف دوم كه بصورت حروف بزرگ انگليسي بكار ميرود و براي تشخيص نوع كاربرد آنها است و انواع مختلفي به شرح زيل دارد:
g: براي حفاظت كامل، براي فيوزها با حالت قطع كنندگي
G: براي كار برد هاي معمول و عمومي است، كه فيوزهاي مصارف عمومي، مخصوصا"رساناهاي معمولي از جمله كاربرد هاي اين دسته است (gG) .مشخصه سابق اين فيوز ها gL, gF بود.
M: از جمله كاربرد هاي اين دسته با اين مشخصه، حفاظت هاي موتوري است(gM).
N: فيوزهاي سريع و بدون تاخير هستند كه مطابق با استاندارد آمريكاي شمالي است و براي مصارف عموي بكار ميرود(gN).
D: فيوزهاي تاخيري هستند كه مطابق با استاندارد آمريكاي شمالي است و براي مصارف عمومي بكار ميرود(gD).
R: براي حفاظت از نيمههاديها است (gR).
Tr: از جمله كاربردهاي اين دسته با اين مشخصه، حفاظتهاي ترانسفورماتورها است(gTr).
B: براي حفاظت ايستگاههاي زير زميني بكار ميرود(gB).
a: براي رنجهاي خاص حفاظتي، براي فيوزها با حالت قطع كنندگي.
M: حفاظت الكترو موتورها فقط در برابر جريان هاي اتصال كوتاه. (aM)
R: حفاظت نيمه هادي ها فقط در برابر جريان هاي اتصال كوتاه (aR).
فيوز هاي aM سريع و مطمئن براي حفاظت موتورها و همين طور كابلها فقط در برابر اتصال كوتاه، با قدرت قطع100 kA هستند. اگر از اين فيوز ها جايي استفاده كرديد كه حفاظت اضافه بار براي موتورها مد نظر است اين نكته را در نظر بگيريد كه همراه اين فيوز بايد رله اضافه بار بي متال و كنتاكتور هم در نظر بگيريد چون اين نوع فيوزها فقط مخصوص اتصال كوتاه است.
معرفی انواع برندها و مدل های مختلف فیوز که تاکنون توسط بازرگانی راد الکتریک بین الملل عرضه شده است:
1.انواع فیوز قطع سریع جهت حفاظت نیمه هادی از رنج 16/0 الی 100 آمپردر سایزهای 38×10 - 51×14 - 58×22 برند مرسن (فراز شاموت) فرانسه.
2. فیوز کاردی HRC جهت تابلو برق و مصارف صنعتی از 10 الی 1250 آمپر برند مرسن (فراز شاموت) فرانسه.
3.فیوز DC تند سوز در سایزهای 60×27 - 127×20 - 190× 20 برند مرسن (فراز شاموت) فرانسه.

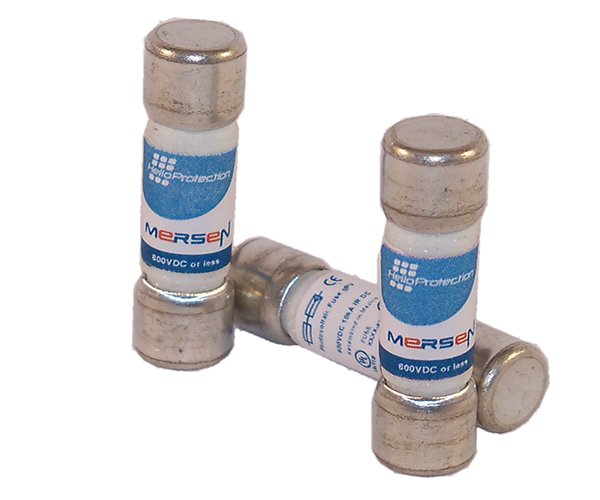

4.فیوز سیلندری جهت دستگاه نساجی و برد الکترونیک از 08/0 الی 125 آمپر برند مرسن (فراز شاموت) فرانسه.
5.فیوز ولتاژ بالا ( HV ) جهت حفاظت پست برق و نیروگاه از 1 الی 100 کیلو ولت برند مرسن (فراز شاموت) فرانسه.
6.انواع جا فیوزی، فیوز هولدر تابلویی و میکروسوئیچ ( روکار، ریلی، توکار، روبردی، کلید فیوز و ...) در سایزهای مختلف برند مرسن (فراز شاموت) فرانسه.
7.فیوز استوانه ای در سایزهای 38×10 ، 51×14 و 58×22 و در کلاس های GG - AM - FAST برند باسمن انگلیس.
8.فیوز دو طرف پیچ خور، کاردی و F&U در آمپرهای 50 تا 1400 با ولتاژ 690 الی 1350 ولت برند باسمن انگلیس.
9.فیوز لیفتراکی، فشار قوی ( HIGH VOLTAGE ) ، فشار متوسط و حفاظت جریان تا 36 کیلوولت برند باسمن انگلیس.
10.معادل فیوزهای سری BS88 برند باسمن انگلیس.
11.فیوز جهت حفاظت ترانسفورماتور، الکترو موتور، خازن و کلیدهای روغنی و گازی مرسن (فراز شاموت) فرانسه.
12.فیوز تندسوز بغل پیچ خور در ولتاژهای 690 ولت الی 1300 ولت، در آمپرهای 63 آمپر الی 2500 آمپر برند وستکُد انگلیس.
13.فیوز تندسوز کاردی و فیوز تندسوز F&U ( 600 A و 800 A سری FWH و جریان های63 آمپرالی 2500 آمپر) برند باسمن انگلیس.
14.فیوز سیگاری برند مرسن (فراز شاموت) فرانسه
15.فیوز تندسوز استوانه ای در سایزهای 38×10 - 51×14 - 58×22 برند وستکُد انگلیس.
16.فیوزهای خاص جهت کوره های القائی برند وستکُد انگلیس.
17.فیوز کاردی و فیوز F&U در آمپرهای 50 الی 140 آمپر با میکروسوئیچ برند باسمن انگلیس.
